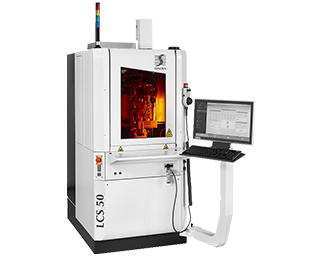

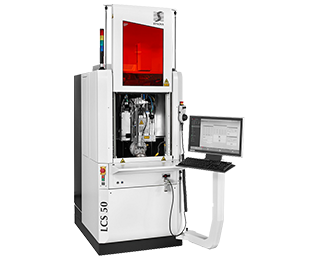

具有3轴或5轴的LCS-50是Synova最紧凑和最具成本效益的激光微射流LMJ®加工系统。LCS-50系统是精加工钻石刀具、手表部件和其他需要精密切割、钻孔、开槽或切片以及3D加工等小零件加工的理想选择。
该系统使用线性电机轴和配备扭矩电机的附加B和C旋转轴实现3D切割和型面加工。该数控机床系统由高功率绿色激光、设计紧凑的高压泵与超纯水单元、触摸屏控制面板、触摸探针和电动变焦的视觉系统组成。
产品简介
具有3轴或5轴的LCS-50是Synova最紧凑和最具成本效益的激光微射流LMJ®加工系统。LCS-50系统是精加工钻石刀具、手表部件和其他需要精密切割、钻孔、开槽或切片以及3D加工等小零件加工的理想选择。
该系统使用线性电机轴和配备扭矩电机的附加B和C旋转轴实现3D切割和型面加工。该数控机床系统由高功率绿色激光、设计紧凑的高压泵与超纯水单元、触摸屏控制面板、触摸探针和电动变焦的视觉系统组成。
*锋利光滑：柱形激光实现平行切口（无V 形），光滑切缝和锋利的边缘（Ra可低至0.15μm），水射流冷却实现无热影响。
*快速准确：1.6mmPCD和硬质合金的精加工速度高达5mm/分钟，还可加工更厚材料；高机械精度且误差小于±3 μm；非常小的切缝宽（低至30 μm）。
*干净简单：表面清洁，无沉积物；几乎不需要后期处理；工作距离长，且无需对焦控制。
*工具制造：切削钻头 (PCD）、刀片刃磨 (PCD)
*钟表制造：切割表针(黄铜)
*钟表制造：擒纵轮的切割(铍青铜)
*医疗装置加工：医疗植入物的切割（钛）
型号 | LCS 50 - 3 | LCS 50 - 5 | |
参数描述 | 单位 | 数值 | 数值 |
工作容积 | mm (W×D×H) | 175×50 ×50 | 50 ×50 ×50 |
最大行程 | mm (X,Y, Z) | 250 × 60 ×109 | 250 × 60 × 109 |
精度 | µm | ± 3 | ± 3 |
重复定位精度 | µm | ± 1 | ± 1 |
轴数 | 3轴 | 5轴 | |
激光 | |||
激光类型 | 二极管泵浦固态 Nd：YAG，脉冲 | 二极管泵浦固态 Nd：YAG，脉冲 | |
波长 | nm | 532 | 532 |
最大功率 | W | 20-200 | 20-200 |
光束传输（光纤） | µm(芯径) | 100/150 | 150 |
工作主机尺寸 | mm (W×D×H) | 800×1200×1650 | 800×1200×1650 |

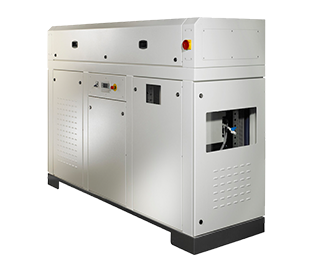

控制柜尺寸 | mm (W × D ×H) | 700× 2300×1600 | 700×2300×1600 |
