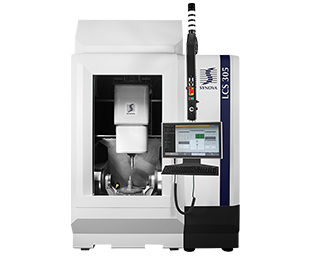

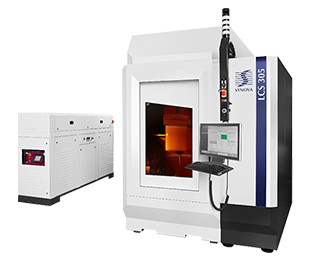

5轴LCS-305是专为自动生产大尺寸刀具、多齿金刚石刀具以及其他3D加工而设计的激光微射流LMJ®加工系统。具有独特设计的五轴联动，其高度动态轴向加工可同时实现最大精度和最快速度的精密加工。LCS-305采用水冷线性和力矩电机(温控±0.1°C)，配合采用矿物铸造床身实现精准温度控制，以提高稳定性并减少振动。全自动偏移校准系统集成了激光喷嘴校准、自动射流角度校正、激光功率计和接触式探针。借助HSK63刀架，可以实现高精度更换刀具。
产品简介
5轴LCS-305是专为自动生产大尺寸刀具、多齿金刚石刀具以及其他3D加工而设计的激光微射流LMJ®加工系统。具有独特设计的五轴联动，其高度动态轴向加工可同时实现最大精度和最快速度的精密加工。LCS-305采用水冷线性和力矩电机(温控±0.1°C)，配合采用矿物铸造床身实现精准温度控制，以提高稳定性并减少振动。全自动偏移校准系统集成了激光喷嘴校准、自动射流角度校正、激光功率计和接触式探针。借助HSK63刀架，可以实现高精度更换刀具。
*锋利光滑：切割面光滑，边缘锋利（Ra低至0.2微米）；柱形激光实现平行切口（无V 形）；水射流冷却实现无热影响。
*快速准确：以26.5毫米/分钟的速度切割10 毫米CBN（立方氮化硼）；机械精度高且误差小于±5 μm；非常小的切缝宽（低至30 μm）。
*干净简单：表面清洁，无沉积物；无需后期处理；工作距离长，无需对焦控制。
*刀具制造：刀具刀片的成型
*刀具制造：旋转刀具的3D切削
*航空航天：涡轮叶片钻孔
*汽车行业：汽车零部件加工
*微加工：精密零件的3D切割
参数描述 | 单位 | 数值 |
工作容积 | mm (H ×Ø) | 260 ×130 |
最大行程 | mm (X,Y, Z) | 500 ×380 ×380 |
精度 | µm | ± 5 |
重复定位精度 | µm | ± 2 |
最大XY速度 | mm/s | 500 |
最大 Z 速度 | mm/s | 500 |
最大 A 速度 | RPM | 200 |
最大 C 速度 | RPM | 500 |
轴数 | 5轴 | |
激光 | ||
激光类型 | 二极管泵浦固态Nd：YAG，脉冲 | |
波长 | nm | 532 |
平均功率 | W | 100-400 |
尺寸/重量（包括外围设备） | ||
工作主机尺寸 | mm (W × D ×H) | 1800 × 1950 ×2610 |
控制柜尺寸 | mm (W ×D ×H) | 700 ×2300× 1600 |
