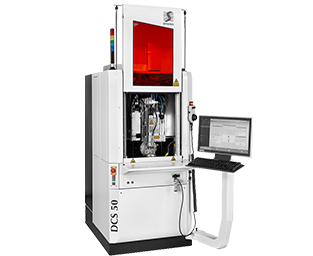

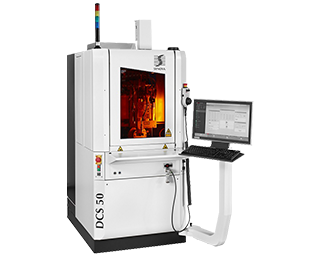

DCS-50是Synova最紧凑的3轴钻石加工系统，用于切割小钻石（0.1至1.5cts）。该系统带有两个附加旋转轴，可以进行高精度切锥、成型和花式形态的加工。该机床采用线性电机驱动X、Y和Z轴、附加的B和C旋转轴，可进行精确的钻石加工。
该先进的数控机床系统由高功率绿色激光器、带超纯水装置的紧凑型高压水泵、触摸屏控制面板和带电动变焦的视觉系统组成。
产品简介
DCS-50是Synova最紧凑的3轴钻石加工系统，用于切割小钻石（0.1至1.5cts）。该系统带有两个附加旋转轴，可以进行高精度切锥、成型和花式形态的加工。该机床采用线性电机驱动X、Y和Z轴、附加的B和C旋转轴，可进行精确的钻石加工。
该先进的数控机床系统由高功率绿色激光器、带超纯水装置的紧凑型高压水泵、触摸屏控制面板和带电动变焦的视觉系统组成。
*方 便：工作距离长，且无需对焦控制；无需双面切割，后续处理少。
*高盈利：减重最小，破裂风险低；切割速度快，加工容易；可实现钻石切割批量生产。
*平整光滑：光滑的切割和锋利的边缘，柱形激光实现平行切口（无V形），水射流冷却，几乎无热影响。
设备名称 | 可加工的材料 | 工艺 |
DCS-50 | 钻石原石、培育钻石（CVD、HPHT） | 3 轴机器：切割、切片 5轴机器：切割、分割、切片、钻孔、花式和圆形粗磨、切锥、成型/刻面 |
型号 | DCS -50 - 3 | DCS -50 - 5 | |
参数描述 | 单位 | 数值 | 数值 |
工作容积 | mm (W× D × H) | 175×50 ×50 | 50 × 50 ×50 |
最大行程 | mm (X,Y, Z) | 250 × 60 × 109 | 250 × 60 × 109 |
精度 | µm | ± 3 | ±3 |
重复定位精度 | µm | ± 1 | ± 1 |
轴数 | 3轴 | 5轴 | |
激光 | |||
激光类型 | 二极管泵浦固态 Nd：YAG，脉冲 | 二极管泵浦固态 Nd：YAG，脉冲 | |
波长 | nm | 532 | 532 |
最大功率 | W | 50 | 100 |
光束传输（光纤） | µm(芯径) | 100/150 | 150 |
工作主机尺寸 | mm (W× D× H) | 800 × 1200× 1650 | 800×1200 × 1650 |
控制柜尺寸 | mm (W× D× H) | 700×2300×1600 | 700× 2300× 1600 |
