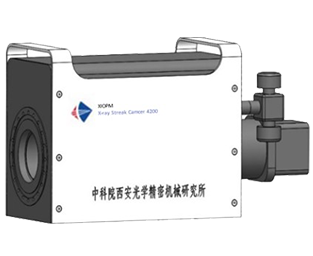

长狭缝X射线条纹相机光阴极有效长度大于28mm，可响应能谱范围为0.1kev-10kev的X射线，主要用于ICF实验中研究目标的时间分辨和一维空间分辨。
产品简介
长狭缝X射线条纹相机光阴极有效长度大于28mm，可响应能谱范围为0.1kev-10kev的X射线，主要用于ICF实验中研究目标的时间分辨和一维空间分辨。
*激光聚变物理诊断
*激光参数诊断
*等离子体辐射过程
*内爆过程研究
输入窗衬底 | 派拉膜 | |
光阴极尺寸 | ＞28mm | |
狭缝宽度 | 5μm、10μm、15μm、20μm、50μm、 | |
光阴极材料 | Csl/Au | |
X光谱响应能区 | 0.1keV-10keV | |
光阴极响应非均匀性 | ＜15% | |
输出窗材料 | 光纤面板 | |
输出窗有效工作面积 | φ40 mm | |
空间分辨率 | 静态 | ≥20lp/mm@CTF=10% |
动态 | ≥10lp/mm@CTF=10% | |
时间分辨率 | ＜10ps | |
动态范围 | ＞500:1 | |
扫描档位（典型值） | 1.5ns、3ns、5ns、10ns | |
扫描非线性 | ＜5% | |
触发晃动 | ＜50ps | |
最大固有延时 | ＜20ns | |
增强器增益 | ≥5000 | |
